NJT8302F

----NJT8302F

Артикул: NJT8302F

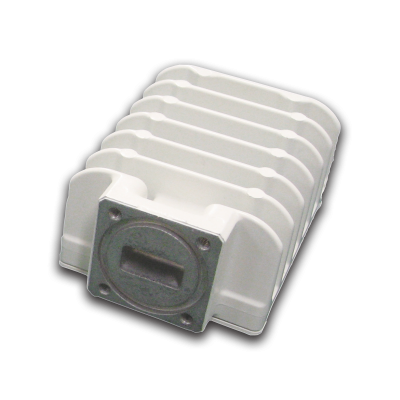

Block Upconverter NJT8302F NJRC

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена за 1 шт. с НДС 20%. После оформления заказа менеджер вышлет коммерческое предложение (КП) с актуальным сроком поставки и уточненной ценой.

Характеристики
Задать вопрос

Характеристики

Ключевые характеристики

ДиапазонStandard Ku-band
Выходная мощность (номинальная), Вт3
Входной диапазон частот950-1450 МГц
Выходной дипазон частот14.00-14.50 ГГц

ВЧ характеристики

Выходная мощность (линейная P1dB), дБм34 min
Плотность мощности шума в полосе приема, дБм/Гц-156 max. @10.95 на 12.75 ГГц
Частота переноса (LO), ГГц13,05
Фазовые шумы @ 100Гц offset, дБн/Гц-60
Фазовые шумы @ 1кГц offset, дБн/Гц-70
Фазовые шумы @ 10кГц offset, дБн/Гц-80
Фазовые шумы @ 100кГц offset, дБн/Гц-90
Фазовые шумы @ 1МГц offset, дБн/Гц-100
Коэффициент мощности соседнего канала-26 dBc typ. @ Pout = +34 dBm
Линейное усиление (типовое), дБ58
Линейное усиление (минимальное), дБ51
Максимальный уровень входного сигнала (без повреждения), дБм+13 max
Неравномерность коэффициента усиления по полосе (типовая)2 dB p-p
Неравномерность коэффициента усиления по полосе 1 (максимальная)5 dB p-p max. over 500 MHz
Неравномерность коэффициента усиления по полосе 2 (максимальная)2 dB p-p max. over any 36 MHz
Неравномерность коэффициента усиления по температуре (типовая)2 dB p-p
Неравномерность коэффициента усиления по температуре (максимальная)5 dB p-p
КСВН входа2.0 : 1 max
КСВН выхода2.0 : 1 max
Паразитные составляющие в полосе, дБн-50 max. @ RF Frequency
Паразитные составляющие в полосе приема, дБм-70 max. @ 10.95 to 12.75 GHz
Паразитные составляющие внеполосные, дБн-50 max.
